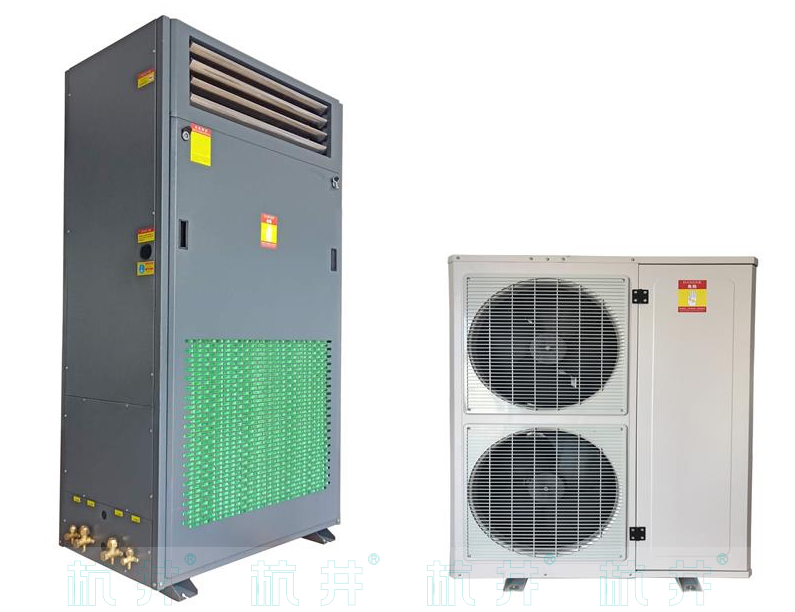

H103水冷冷風型恒溫恒濕空調機簡介及特點
1、簡介
H103水冷冷風型恒溫恒濕空調機是集制冷降溫、除濕、加熱、加濕于一體的控溫調濕空調設備;其通過冷熱正負抵消，濕度中和原則由其控制系統進行集中控制;以達溫濕度之控制要求。HF系列恒溫恒濕空調機組是本公司在吸收國內外眾多*新設計成果的基礎上，結合自身技術自行開發設計的又一品質優良產品，它主要適用于對空氣溫度及濕度品質要求較高的空調環境;該機組有多種型號可選擇，它具有能耗比高、噪聲低、外形美觀維護方便等優點，機組采用智能化的控制模式，實現對機組制冷、除濕、加熱、加濕等功能，從而達到對室內環境溫、濕度的精確控制。廣泛適用于電子工業、儀器儀表、印刷廠、通訊設備、供配電站、電子廠房、制藥、印刷、機房、酒窖等對空氣溫、濕度精度要求較高的場合。
2、產品特點
◆ 規格眾多
本系列設有3HP～100HP共20個規格。有風冷、水冷兩種冷卻方式，滿足客戶不同使用環境的需求。
◆ 設計靈活
輔助加熱方式(電加熱，蒸汽加熱、熱水加熱)及送回風形式多種多樣，便于匹配組合。有新風引入功能，能夠有效改善空氣品質。
◆ 智能控制
人性化的微電腦控制系統，操作簡單方便。高精度的PLC控制技術，多級能量調節，室內溫濕度波動小， 溫度精度達±0.8°C，濕度精度±5%。
◆ 外形美觀
機組結構緊湊，外形美觀，便于安裝、運輸及維護。
◆ 品牌配件
壓縮機全部采用高性能渦旋式壓縮機，送風機選用低噪音高效率離心式風機，制冷系統配件皆來自國際知名品牌，性能穩定。
◆ 高效節能
單系統機組設置除濕電磁閥，使機組在低負荷運行時，能保持較佳的除濕效果，尤其適合潮濕多雨的霧雨季節，精確控制，高效節能，節省再加熱功耗;多系統機組具有多級能量調節。
◆ 結構優化
結構優化，保證機組良好的密封性、隔熱性和低漏風率。機組調試、維護均可正面進行，操作極為方便。
◆ 多重保護
機組設有多重安全保護，如高低壓力、壓縮機過流、過載等，確保機組安全可靠。
◆ 特殊處理
根據使用場合的具體要求，機組可做防爆防腐處理。可廣泛用于石油、化工、冶金、軍工、醫藥等行業存在或可能存在ⅡA、ⅡB級,T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸性氣體混合物的1～2區場合。
3、執行標準
本產品執行國家標準：
① GB/T 17758-1999 《單元式空氣調節機》。
② GB 19576-2004《單元式空氣調節機能效限定值及能源效率等級》

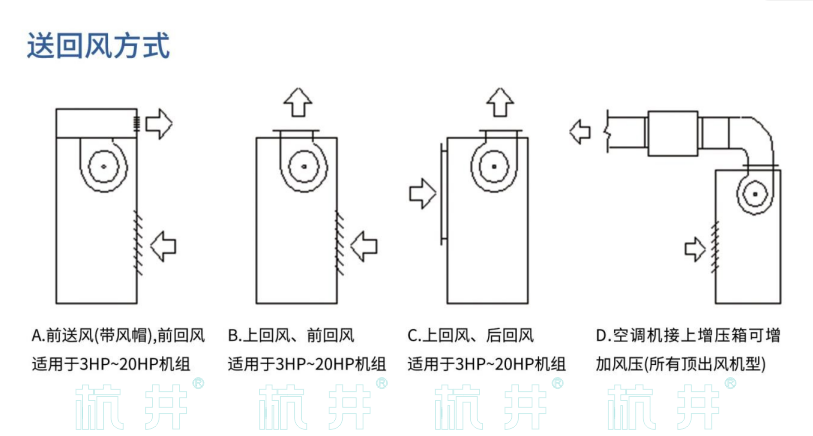

機組送回風方式

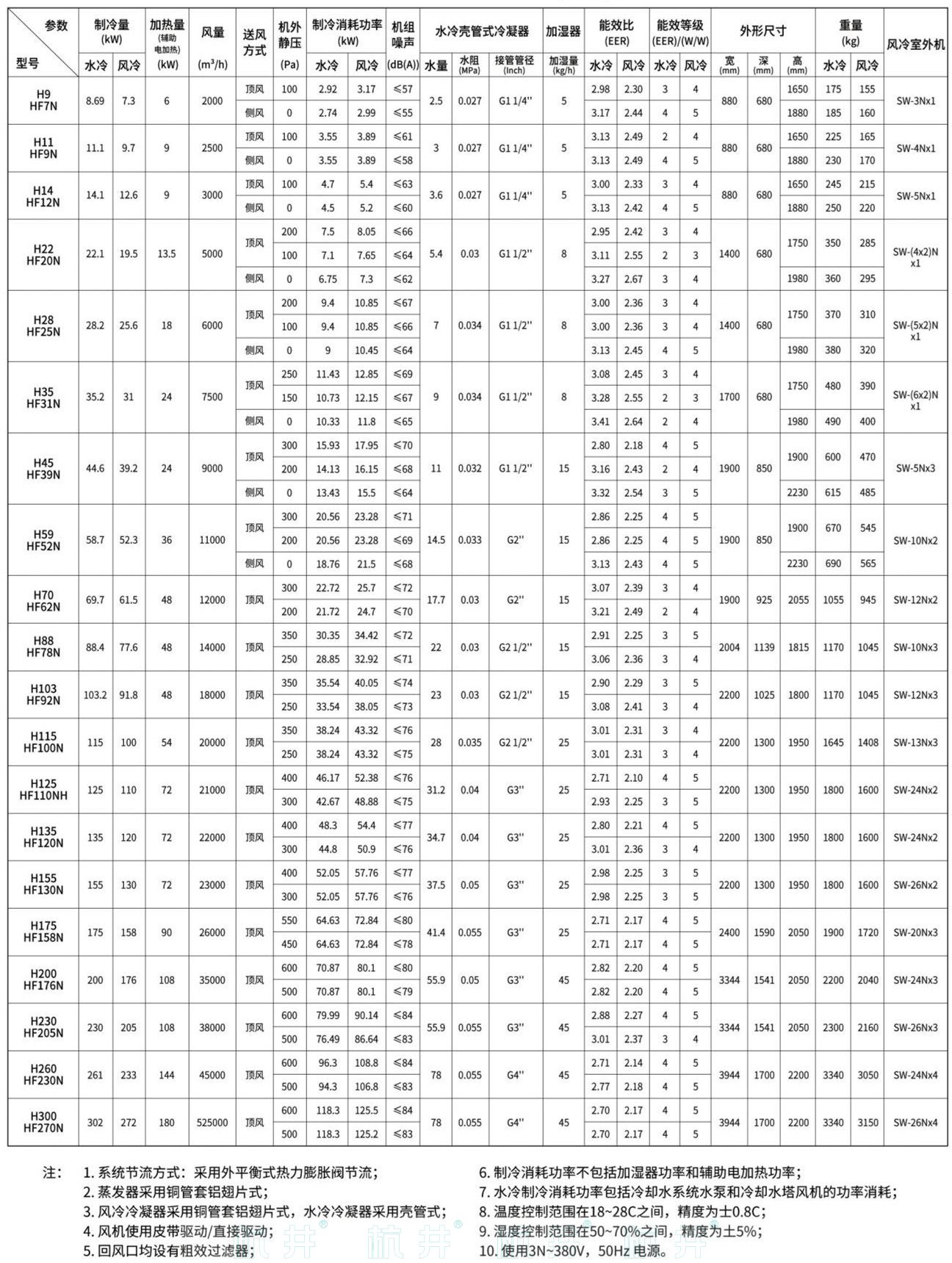

機組技術參數
H103水冷冷風型恒溫恒濕空調機配置優勢
1.性能可靠，品質穩定：機組采DANFOSS、ALCO、SPORLAN等歐美品牌制冷系統自控組件，品質穩定控制器采用施耐德，OMRON等廠商電器組件，性能可靠;機組配置了高低壓、排氣溫度、風機、壓縮機過載繼電器等多重保護裝置，確保機組運轉安全。
2.外形美觀，維護方便：機組采用專利防冷橋設計，機組框架結構簡單精巧，外形端莊大方，與室內環境渾然一體;控制器狀態顯示，參數修改及故障查詢均采用中文提示菜單，操作簡單方便。
3.寧?kù)o運行，超低噪聲：采用*新全密閉低噪聲壓縮機，振動小，噪聲低;且采用壓縮機外置或壓縮機雙級減振裝置使壓縮機隔離于空氣處理系統，噪聲互不干擾重疊;另壁板內側采用隔熱吸音泡棉;故噪聲極低。
4.節能高效，智能控制：采用高純度內螺紋銅管和親水性開窗百頁鋁鰭片蒸發器，傳熱系數較普通蒸發器提高30%;采用一線品牌PLC控制，其內置PID模擬量調節，適應性強且控制精度高，溫度可達±1℃，相對濕度可達±3%;PLC控制器內設故障診斷，能量控制，運行模式等多項自動控制功能，確保機組高效運行。
H103水冷冷風型恒溫恒濕空調機安裝注意事項
1、機組基礎可為混凝土或槽鋼基礎，一般應高于樓面50~100mm。基礎應能承受機組工作時的重量且水平固定。為防止機組振動，可根據機組重量選用隔振墊或隔振器。制作機組基礎時，基礎需比機組外形尺寸單邊大150mm，定位尺寸請參考外形圖中基礎安裝孔尺寸。
2、機組安裝時，應預留維修空間、水管接管、冷媒接管或風管安裝空間。
3、水冷機進出水管應按機組標示安裝，進出水管在機組連接處應設有防振軟管。進水管應安裝水過濾器，以防止異物進入或換熱器結垢，降低換熱效果。
4、室外機應安裝于通風良好空間，吹出或吸入空氣不受阻礙的地方，避免安裝在附近有熱源、污染或易燃易爆的場所。
H103水冷冷風型恒溫恒濕空調機訂貨參考事項
1、樣本中技術參數中的制冷量、風量、機外靜壓、加熱量等數據如不能滿足客戶要求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
2、壓縮機標準配置R22為知名品牌渦旋壓縮機，如客戶有其它需求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
3、機組加熱器標準配置為電加熱形式。本公司可為客戶提供其它電加熱量或加熱形式(如熱水加熱、蒸汽加熱)的機組，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
4、控制器標準配置為：36HP(含36HP)以下機組采用主令開關，操作簡易;其它采用可編程控制器及可視文本操作器，操作智能化。如客戶有其它需求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
5、本樣本提供的技術參數值均為名義工況下的數據，僅供參考，建議使用時根據實際工況進行修正，請參考附錄。
6、機組制冷劑標準配置為R22、R407C。如需用R134a，對應的性能參數請咨詢本公司，確認后請?jiān)谟嗀浖夹g(shù)協議書中注明。
7、標準配置機組30HP(含30HP)以上配高、低壓壓力表，如有其它需求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
8、機組過濾器濾料標準配置為可清洗雙層尼龍網，如需其它過濾器請?jiān)谟嗀洉r(shí)注明。
9、若配管管長(單程)超過30m，需作為非標設計，請先與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
10、若機組需做防爆處理，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
11、機組出廠時自帶制冷劑，風冷型機組制冷劑充注于室外機。
12、所有機組外部的管道部件不包括在機組的供貨范圍，由用戶自行籌備。如客戶有其它特殊要求,訂貨前請簽訂技術協議書。
